ISO 14644-1:2015（E）潔凈室及其相關受控環境，第一部分——空氣潔凈度等級
ISO潔凈室分級標準
占用狀態：應在三種占用狀態（空態、靜態和動態）的一種或更多情況下，根據潔凈室或潔凈區空氣里粒子濃度來劃分空氣潔凈度等級。
粒子粒徑：當一個或超過一個的粒徑閾值（下限）處于從≥0,1μm到≥5μm的范圍，可用來判定根據粒子濃度得出的空氣潔凈度分級。
ISO等級序數：根據粒子濃度劃分空氣潔凈度的級別應以ISO等級序數N來表示。表格1規定了每種被考慮粒徑的最大允許粒子濃度。
在表格1里，不同閾值粒徑的粒子數量濃度不能反應空氣里的實際粒子粒徑和數量分布，也不可作為分級的唯一標準。

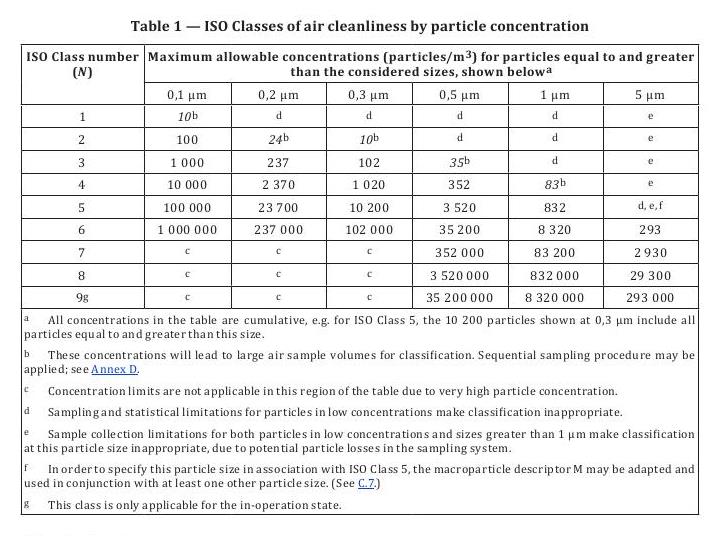

表格1 - 根據粒子濃度劃分空氣潔凈度的ISO等級
|
ISO等級序數 （N）
|
大于等于表中被考慮粒徑的粒子最大允許濃度（個/立方米） a
|
|
0.1μm
|
0.2μm
|
0.3μm
|
0.5μm
|
1μm
|
5μm
|
|
1
|
10 b
|
d
|
d
|
d
|
d
|
e
|
|
2
|
100
|
24 b
|
10 b
|
d
|
d
|
e
|
|
3
|
1,000
|
237
|
102
|
35 b
|
d
|
e
|
|
4
|
10,000
|
2,370
|
1,020
|
352
|
83 b
|
e
|
|
5
|
100,000
|
23,700
|
10,200
|
3,520
|
832
|
d,e,f
|
|
6
|
1,000,000
|
237,000
|
102,000
|
35,200
|
8,320
|
293
|
|
7
|
c
|
c
|
c
|
352,000
|
83,200
|
2,930
|
|
8
|
c
|
c
|
c
|
3,520,000
|
832,000
|
29,300
|
|
9 g
|
c
|
c
|
c
|
35,200,000
|
8,320,000
|
293,000
|
|
a:此表中所有濃度是累積起來的，例如：ISO等級5，0.3μm之10,200個粒子包含所有大于等于此 粒徑的粒子。
b:這些濃度需要大的取樣體積?？梢詰庙樞虿蓸臃?；見附錄D。
c:極高粒子濃度的濃度限值并不適用于此表格范圍。
d:低濃度粒子的取樣和統計局限性與分級不適宜。
e:由于取樣系統存在潛在的粒子損失，對于低濃度和粒徑大于1μm的粒子來說，樣品收集局限性 與分級不適宜。
f:為了詳細說明與ISO等級5有關的粒徑，可以改編并使用與至少一個粒徑有關的大粒子描述符M。 (見C.7)
g:此等級僅適用于運行中狀態。
|
